HDMI显示接口在FPGA-SoC系统中的驱动实现与应用部署

HDMI用于传输高清数字视频（以及音频/控制信息）。在本工程中只使用了与DVI兼容的“视频传输”部分，其核心特点是：不以数据包形式发送图像，而是以连续像素流的方式按行、按帧扫描输出。发送端负责生成视频时序（行/场同步与消隐区），接收端依据时序在正确的时间点采样并还原每个像素的RGB数据。

对720p@60Hz而言，一帧图像由“有效显示区+消隐区”组成。有效区内每到来一个像素时钟（pixel_clk），系统输出一个像素的24位RGB（RGB888，8:8:8）；hsync/vsync同步信息并不是额外占用一根“同步线”去传输，而是在de=0（消隐区）时由TMDS发送控制符号来携带。de（Data Enable）是发送端根据行/列计数判断“当前像素是否属于有效显示区”得到的标志。

在DVI兼容的视频模式下，三路数据通道D2/D1/D0分别承载R/G/B三个8bit颜色分量（约定为D2→R，D1→G，D0→B），时钟通道CLK提供像素采样参考。有效显示区（de=1）时传输像素数据（TMDS 8b/10b编码后发送）；消隐区（de=0）时传输控制符号（携带hsync/vsync等时序边界信息）。

由于每像素每通道发送10bit，单通道串行码率为：\[ R_{\text{TMDS}} = f_{\text{pixel}} \times 10 \] 720p@60Hz像素时钟为\(f_{\text{pixel}}=74.25\text{MHz}\)，单通道码率约为742.5Mbps。本工程采用pixel_clk_5x配合DDR方式实现10:1并串：pixel_clk_5x为像素时钟的5倍（371.25MHz），在其上升沿/下降沿各输出1bit，从而每5个高速周期输出10bit。

信号名称	FPGA引脚	信号名称	FPGA引脚
HDMIB_D2_P	B8	HDMIB_D0_P	F15
HDMIB_D2_N	A8	HDMIB_D0_N	F16
HDMIB_D1_P	B9	HDMIB_CLK_N	G16
HDMIB_D1_N	A9	HDMIB_CLK_P	G15

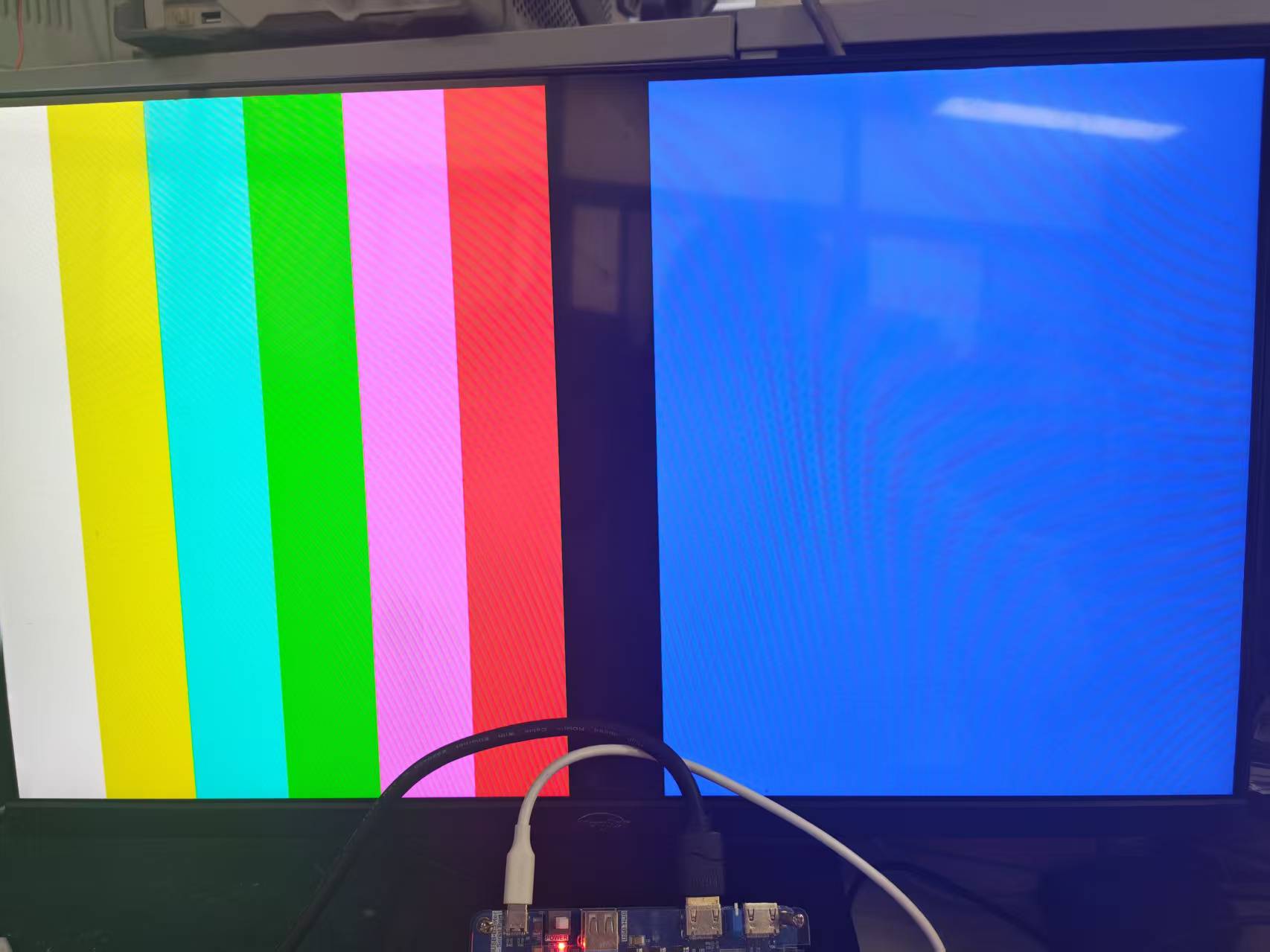

HDMI的屏幕色条Demo用于验证HDMI显示链路的完整性与稳定性。通过最简单的“时序生成+颜色图案”组合，可以快速确认像素时钟、视频时序、TMDS编码与差分输出是否工作正常，是后续复杂图像显示的基础。

HDMI_Colorbar工程顶层结构分为四部分：1）时钟管理：pll_clk将50MHz系统时钟变换为74.25MHz像素时钟与371.25MHz TMDS传输时钟；2）视频时序：video_driver产生720p@60Hz的hsync/vsync/de以及像素坐标；3）图案生成：video_display依据横坐标生成8条彩色竖条；4）HDMI输出：dvi_transmitter_top完成TMDS编码与10:1串行化，输出差分信号到HDMI接口。

parameter  H_DISP = 11'd800;
// define 1280 will be better for hdmi 720p. 800 can work too

// uniform band width
localparam BAND_WIDTH = H_DISP / 8;

// generate 8 vertical color bars by pixel_xpos
always @(posedge pixel_clk) begin
    if (!sys_rst_n)
        pixel_data <= 24'd0;
    else if (pixel_xpos < BAND_WIDTH * 1)
        pixel_data <= WHITE;
    else if (pixel_xpos < BAND_WIDTH * 2)
        pixel_data <= YELLOW;
    else if (pixel_xpos < BAND_WIDTH * 3)
        pixel_data <= CYAN;
    else if (pixel_xpos < BAND_WIDTH * 4)
        pixel_data <= GREEN;
    else if (pixel_xpos < BAND_WIDTH * 5)
        pixel_data <= MAGENTA;
    else if (pixel_xpos < BAND_WIDTH * 6)
        pixel_data <= RED;
    else if (pixel_xpos < BAND_WIDTH * 7)
        pixel_data <= BLACK;
    else
        pixel_data <= BLUE;
end

FPGA工程顶层模块将HDMI显示链路与音乐播放链路集成。首先是HDMI显示链路：利用已经完成的FPGA HDMI的720p视频驱动，设计乐谱图像显示与动态方框叠加模块，实现乐谱图像的HDMI显示与当前音符位置指示。再是音乐播放链路：PLL产生1MHz/2kHz，分频得到4Hz节拍，cnt138t输出音符序列索引，music ROM给出音符数据，经f_code译码后驱动speak与DFF产生蜂鸣器音频输出。

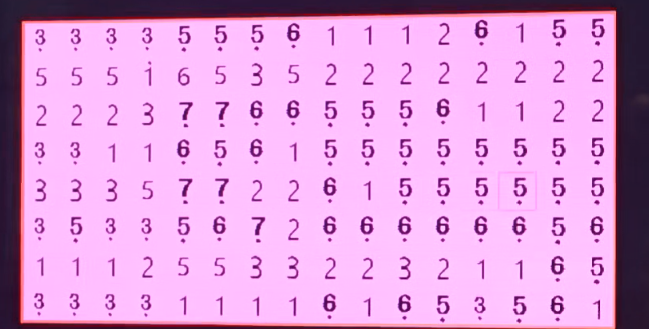

下方为乐谱播放器运行录像：画面包含乐谱位图与红色动态方框标记，蜂鸣器按节拍播放音符。浏览器可直接全屏播放，用于直观验证“显示链路 + 音乐链路”联动是否稳定。

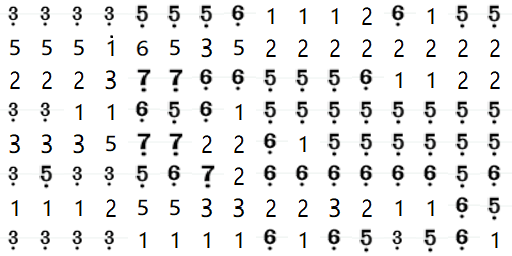

乐谱图像存储在乐谱位图ROM中，分辨率为512×256，1bit黑白数据。视频显示模块在像素域内完成图像读取、边框绘制与动态方框叠加：先在800×600虚拟窗口内完成居中计算，再进行ROM地址映射 \(\texttt{rom_addr}=\{y[7:0],x[8:0]\}=y\times512+x\)，并将1bit像素扩展为RGB888（rom_data=0输出黑色，rom_data=1输出粉紫色系）。

动态方框用于标记当前音符位置。计数器cnt138同时驱动音符播放与方框位置：\[ \texttt{cnt138_adj}=\max(\texttt{cnt138}-2,0) \] \[ x=(\texttt{IMG_X_START}-1)+(\texttt{cnt138_adj}[3:0]\times32) \] \[ y=(\texttt{IMG_Y_START}+1)+(\texttt{cnt138_adj}[6:4]\times32) \] 其中低4位对应16列，高3位对应8行，实现16×8音符布局；延迟2个音符位置用于补偿音频输出与显示之间的节拍差异。

// image size: 512x256 (1-bit), centered in a 800x600 virtual window
parameter  H_DISP      = 11'd800;
parameter  V_DISP      = 11'd600;
parameter  IMG_WIDTH   = 11'd512;
parameter  IMG_HEIGHT  = 11'd256;
localparam IMG_X_START = (H_DISP - IMG_WIDTH) / 2;
localparam IMG_Y_START = (V_DISP - IMG_HEIGHT) / 2;

wire [10:0] x = pixel_xpos - IMG_X_START;
wire [10:0] y = pixel_ypos - IMG_Y_START;
wire dis_en = (pixel_xpos >= IMG_X_START && pixel_xpos < IMG_X_START + IMG_WIDTH) &&
              (pixel_ypos >= IMG_Y_START && pixel_ypos < IMG_Y_START + IMG_HEIGHT);

// ROM address mapping: rom_addr = {y[7:0], x[8:0]} = y*512 + x
always @(posedge pixel_clk or negedge sys_rst_n) begin
    if (!sys_rst_n)
        rom_addr <= 17'd0;
    else if (dis_en)
        rom_addr <= {y[7:0], x[8:0]};
    else
        rom_addr <= 17'd0;
end

// priority: dynamic box > border > image > background
always @(posedge pixel_clk or negedge sys_rst_n) begin
    if (!sys_rst_n)
        pixel_data <= 24'd0;
    else if (dynamic_box_en)
        pixel_data <= RED;
    else if (border_en)
        pixel_data <= RED;
    else if (dis_en) begin
        if (rom_data) begin
            // expand 1-bit to RGB888 (a purple-ish foreground color)
            pixel_data[23:16] <= {rom_data,rom_data,1'b0,1'b0,1'b0,1'b0,1'b0,1'b0};  // R
            pixel_data[15:8]  <= {1'b0,1'b0,rom_data,rom_data,1'b0,1'b0,1'b0,1'b0};  // G
            pixel_data[7:0]   <= {rom_data,1'b0,rom_data,1'b0,1'b0,1'b0,1'b0,1'b0};  // B
        end else
            pixel_data <= BLACK;
    end else
        pixel_data <= BLACK;
end

该应用层渲染在像素时钟域内完成“读图 + 叠加绘制 + 输出RGB”。本工程采用“动态方框 → 红色边框 → ROM图像 → 黑色背景”的优先级，保证方框不被覆盖，边框也清晰可见。

FPGA上部署的RV32I指令集SoC系统由RV32I处理器核 + 片上总线与仲裁 + 指令/数据存储器 + 外设组成。系统通过内存映射I/O（MMIO）技术，将外设映射到统一地址空间，CPU使用Load/Store指令即可像访问内存一样访问外设；对软件来说，“写显存即显示”的HDMI字符输出也属于MMIO范式的一种具体应用。

RV32I中每条指令固定占用32位（4字节）。指令字段包含：opcode、rd、funct3、rs1、rs2、funct7与立即数等。由于指令定长为4字节，顺序执行时PC按PC=PC+4递增；跳转/分支会改写PC实现控制流转移。

本工程CPU采用经典的五级流水线（IF取指、ID译码、EX执行、MEM访存、WB回写），各级之间通过段寄存器保存中间结果，从而提高吞吐率。

• IF：根据PC取指令，PC顺序+4或被分支/跳转改写。
• ID：译码、读寄存器、生成控制信号与立即数。
• EX：ALU运算/地址计算/分支判断。
• MEM：Load/Store访存与外设访问（MMIO）。
• WB：写回寄存器堆。

当后一条指令需要使用前一条指令刚计算出的结果（尚未写回寄存器堆）时会出现数据冒险。解决方案包括： 1）数据前递（Forwarding）：直接从EX/MEM/WB阶段取数送到ALU输入； 2）Load-Use停顿：Load读数返回较晚，紧随其后的依赖指令即使前递也来不及，必须插入1个气泡（stall）。

LW  x1, 0(x2)      // 读内存到x1（数据稍后才回）
ADD x3, x1, x4     // 立刻用x1（来不及） => 需要1周期停顿

分支/跳转会导致取指阶段可能取错指令。本工程采用默认不跳转的简单预测策略：若EX阶段判断实际发生跳转，则把跳转信号反馈到IF更新PC，同时把IF/ID阶段已取出的错误指令作废（flush为NOP），代价是损失1到2个周期，但保证正确性。

取指主口与数据主口共享片上总线。当数据访存请求未获得授权时（例如m1_hgrant=0），触发总线冲突暂停，冻结流水线，等待数据访问完成后再继续，避免读写顺序错乱。

在MMIO模型中，CPU访问外设与访问内存没有本质区别：执行Load/Store指令时，EX阶段计算地址，MEM阶段通过总线接口模块发起总线事务，总线仲裁器根据优先级授予访问权，再由地址译码将请求路由到对应从设备。对软件来说就是“读某地址得到数据 / 写某地址改变外设状态”。

从设备	地址范围	功能
Slave0	0x0000_0000–0x0000_0FFF	指令ROM
Slave1	0x0000_8000–0x0000_8FFF	指令RAM
Slave2	0x0001_0000–0x0001_0FFF	数据RAM
Slave3	0x0002_0000–0x0002_0FFF	显示缓冲区RAM（HDMI外设使用）
Slave4	0x0003_0000–0x0003_0003	用户UART
Slave5	0x0003_1000–0x0003_100F	LED/SEG

对比项	VGA	HDMI
信号类型	模拟RGB（3根线）	数字TMDS差分（4对差分线）
分辨率	800×600@60Hz	1280×720@60Hz
像素时钟	40MHz（50MHz分频）	74.25MHz（需独立PLL）
编码方式	直接输出RGB电压	TMDS 8b/10b编码 + 串行化
时钟域	单时钟域	双时钟域（CPU 50MHz + HDMI 74.25MHz）

将FPGA-HDMI驱动模块集成到SoC系统，本质上需要同时解决两类问题：其一是应用层字符显示逻辑（CPU写RAM如何映射到屏幕字符）；其二是驱动层接口实现（50MHz系统时钟域与74.25MHz像素时钟域之间如何安全可靠地进行跨时钟域数据传输，并在多级流水线延迟下保证时序/像素对齐）。

这里的“驱动层难点”主要集中在两个点：跨时钟域（CDC）与时序/像素对齐。HDMI侧像素链路运行在74.25MHz像素时钟域，且编码/取数/字模查询等逻辑引入固定流水线延迟；CPU与总线运行在50MHz系统时钟域。如果直接让两个时钟域共享同一份显存并同时读写，会引入亚稳态与撕裂风险，导致字符乱码或画面不稳定。

可靠做法是把“CPU写显存”和“HDMI读显存”在硬件结构上隔离：CPU侧在50MHz下写显存；HDMI侧在74.25MHz下只读自己的显存镜像。两份显存之间不做异步读写握手，而是由CPU时钟域的复制控制在写入时同时更新两份显存，达到“空间换时序”的效果，从根源上规避CDC风险。

HDMI字符渲染链路通常包含“像素坐标计算 → 显存读取 → 字模ROM查询 → RGB输出”等多级流水线。若只对像素数据做延迟而不同步延迟hsync/vsync/de与坐标信号，就会出现“信号边界与像素内容错位”的现象（例如字符整体偏移、行起始抖动、边缘撕裂）。因此必须把参与RGB生成的所有控制信号按同样级数做移位寄存器延迟，使其与最终像素数据对齐后再输出到TMDS编码链路。

• 需要对齐的典型信号：hsync、vsync、de、像素坐标pixel_x/pixel_y、字符坐标、显存读出的ASCII码、字模点阵位等。
• 工程化做法：用N级移位寄存器把上述信号统一延迟N拍；N取决于“显存/字模ROM/组合逻辑”总体延迟。

• 替换显示链路：从VGA像素生成与RGB DAC输出，替换为HDMI（DVI兼容）时序 + TMDS编码 + 串行化 + 差分输出。
• 显存外设化：把字符显存作为总线从设备挂载到固定地址窗口（例如0x00020000起）。
• CDC规避：双显存镜像 + CPU域复制控制同步写入。
• 对齐验证：用已知字符布局（例如行列边界字符）验证坐标映射与流水线延迟是否正确。
• 软件验证：运行数字时钟等持续刷新程序，验证长时间稳定、无乱码、无撕裂。

为了让同学“用C语言像操作内存一样操作外设”，SoC把常见外设都以MMIO方式挂载到总线：指令ROM/指令RAM/数据RAM作为基础存储器外设；用户UART用于输出调试信息；LED与数码管作为最直观的可视化外设。它们与HDMI显存的访问方式完全一致：都是Load/Store到指定地址窗口。

其中存储器类外设一般实现为“4个8bit字节通道并联组成32bit数据口”，配合wr_be/rd_be字节使能支持SB/SH/SW等不同宽度的读写；这也是你TeX报告中强调的“按字节精确修改内存”的关键点。

LED/SEG通常是“写寄存器更新显示”的模型：CPU向LED/SEG映射地址写入数据，外设寄存器在时钟上升沿更新，驱动板上LED或数码管刷新。对同学来说，只需记住地址与写入格式即可。

// 伪代码：写LED寄存器
*(volatile unsigned int*)0x00031000 = 0x000000A5;

UART让软件侧能输出日志（例如每秒输出一个“.”或打印寄存器值），与HDMI屏幕输出互补：一个用于“看屏幕状态”，一个用于“看程序运行轨迹”，更容易定位问题。

SoC存在多个总线主设备（例如调试UART主口、CPU数据主口、CPU取指主口）。当多个主设备同时请求总线时，总线仲裁器按固定优先级授予使用权（常见做法是调试优先、数据访问优先于取指）。如果数据访存没拿到总线授权，就会触发暂停信号，冻结流水线直到事务完成，以保证访存操作的正确性与原子性。

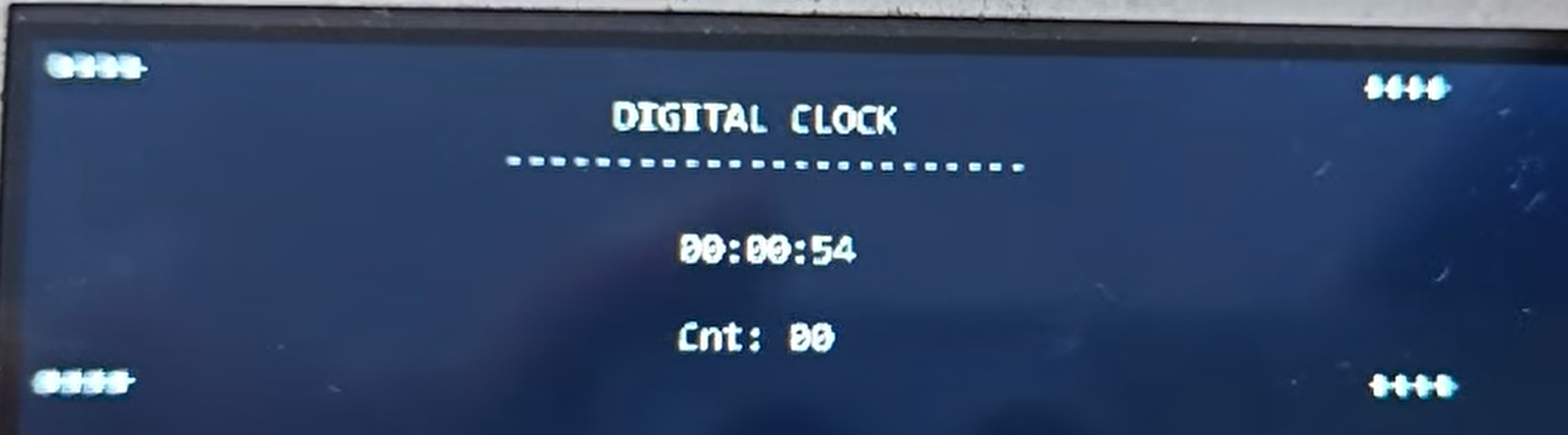

为了验证移植是否成功，编写了一个数字时钟Demo的C语言程序。该Demo在屏幕顶部显示标题，实时显示格式为HH:MM:SS并每秒更新，同时通过UART串口输出信息。测试结果显示：HDMI显示器成功识别720p信号且画面稳定无闪烁，字符清晰无乱码，可连续刷新。

#define VRAM_BASE 0x00020000  // 显存基地址

// 在显存(row,col)位置写入字符
void putchar_at(int row, int col, char c) {
    volatile unsigned char *vram = (unsigned char *)VRAM_BASE;
    int addr = row * 64 + col;
    vram[addr] = c;
}

// 主循环（节选）
int main() {
    int hour = 12, min = 0, sec = 0;
    // 绘制界面：标题、分隔线等...
    while (1) {
        putchar_at(3, 0, '0' + hour/10);
        putchar_at(3, 1, '0' + hour%10);
        putchar_at(3, 2, ':');
        putchar_at(3, 3, '0' + min/10);
        putchar_at(3, 4, '0' + min%10);
        putchar_at(3, 5, ':');
        putchar_at(3, 6, '0' + sec/10);
        putchar_at(3, 7, '0' + sec%10);
        delay_1s();
        sec++;
        if (sec >= 60) { sec = 0; min++; }
        if (min >= 60) { min = 0; hour++; }
        if (hour >= 24) { hour = 0; }
    }
}

在数字时钟Demo中，软件层面的delay_1s()本质上是“用CPU执行固定次数的指令/循环来近似等待1秒”。因此讨论“能否完全准确走时”，需要区分两点：其一是时间基准的频率是否与真实秒严格一致；其二是系统运行时能否保证每次延时循环消耗的CPU周期数恒定。

五级流水线并不意味着每条指令需要5个周期：流水线填满后多数简单指令可做到1周期吞吐，但单条指令从取指到写回的端到端延迟仍跨越多个阶段。对忙等待而言，关键是“单位时间内累计了多少个CPU时钟周期”（例如50MHz时钟计数），理想情况下循环每次迭代的周期数恒定，循环次数就能换算为时间。

但在SoC里，总线仲裁与访存会引入非确定性停顿：取指口与数据口共享总线时，可能因仲裁/等待导致流水线暂停；Load-Use等相关也会产生气泡。这会让同样的delay_1s()在不同负载下抖动，从而影响软件延时的短期精度。

另外，HDMI显示链路的多级流水线主要影响“写显存到上屏”的显示延迟（并叠加光栅扫描到达目标位置的帧内等待），并不直接构成时间基准本身；即使CPU计时准确，屏幕上看到的更新时间也可能存在最多1帧量级的不确定性。

从“绝对准确”角度，板载晶振（标称50MHz）仍存在温漂/电压/工艺带来的频偏与长期漂移；因此不引入外部标准时基时，很难做到“长期完全无漂移”。工程上若追求更稳定/可校准的走时，通常需要外部参考（高稳晶振/RTC/同步校准机制）并尽量用硬件定时器中断替代忙等待（当前工程仍以CPU软件循环刷新显存为主，未引入定时器中断与DMA）。
